Funkcia:
Rozsah regulácie otáčok motorového regulátora je 90-1400 ot./min a 90-1700 ot./min. pri 50/60 Hz.
Regulátor je vyrobený z vysoko kvalitných elektronických komponentov a jeho výkon je stabilný .
Riadenie je vysoké a je realizované riadenie otáčok motora.
Produkt je jednoduchý, čo umožňuje nováčikom rýchlo sa naučiť a zvládnuť.
Široko používaný v obaloch, tlači, potravinách, elektronike, prístrojovom vybavení, zariadeniach, výrobnej linke odevného priemyslu ako zariadenie na pohon rýchlosti.
Špecifikácia:
Model produktu: US-52-RED
Zodpovedajúci výkon motora: 300W; 400 W; 500 W (voliteľné)
Pracovný zdroj: AC220V 50/60HZ (rozsah kolísania napätia 10% Ue)
Prostredie použitia: -10~+50
Relatívna vlhkosť: <90%
Rozsah otáčok: 90-1400 ot./min 50Hz, 90-1700 ot./min. 60HZ
Zoznam balíkov:
1 * Regulátor otáčok motora
Poznámka:
Skutočná farba produktu sa môže líšiť od fotografie v dôsledku svetla.
Môže sa vyskytnúť mierna odchýlka v meraní produktu.
Inštalácia a použitie :

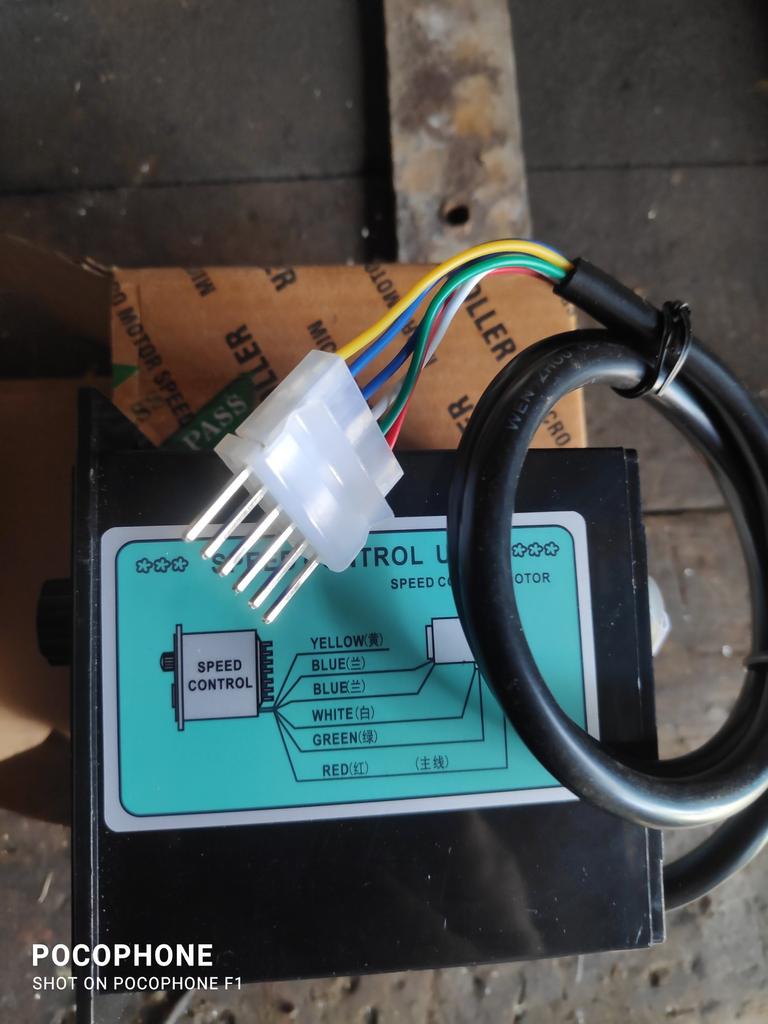

Regulátor má 6 čiar, čierna čiara je hlavná čiara motora, červená a biela sú sekundárne vodiče kondenzátora, dve modré čiary sú čiara spätnej väzby rýchlosti a zelená čiara je zemná čiara.
Vypnite napájanie, zapojte podľa schémy zapojenia a potvrďte správnosť zapojenia linky, svojvoľne ho neupravujte;

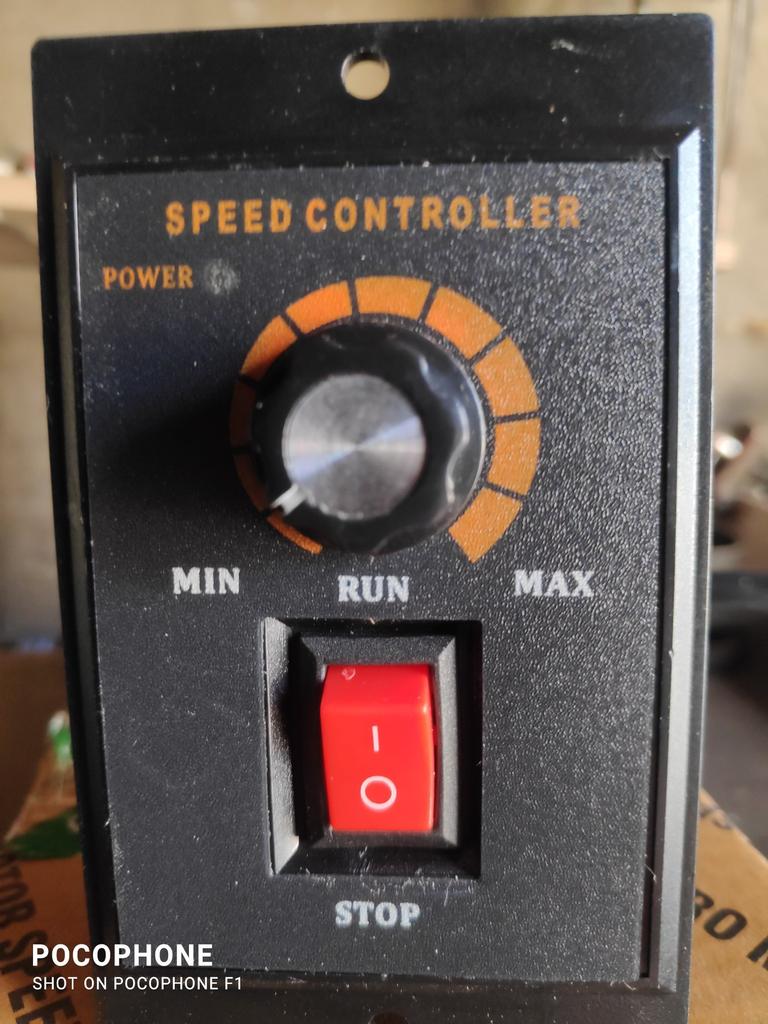

Pred použitím nastavte externý gombík rýchlosti na \\\\\\\"0\\\\\\\", aby ste predišli prechodným vysokým prúdom a poškodeniu ovládača.
Tento produkt je riadený spätnoväzbovým napätím generátora a riadiaca linka je rozdelená na dve línie: \\\\\\\"modrá\\\\\\\" a \\\\\\\"žltá\\\\ \\\".
Keď je regulátor pripojený k motoru a zistí, že rýchlosť alebo nespĺňa požiadavky, US-52 upraví potenciometer bočného trimra (úprava nastavenia rýchlosti).
Ak chcete zmeniť smer motora, jednoducho vymeňte prepojku \\\\\\\"CCW\\\\\\\\" a \\\\\\\\"CW\\\\\\\" na kabeláži zadná strana ovládača.
* Pri zmene smeru musíte zmeniť motor až po jeho úplnom zastavení.
1) Zvoľte skrat COM a CW, potom sa motor otáča v smere hodinových ručičiek;
2) Zvoľte COM a CCW pre skrat, potom sa motor otáča proti smeru hodinových ručičiek.
Akčný spínač iba ovláda chod alebo zastavenie motora a na prerušenie nepoužíva napájanie. Ak sa dlhší čas nepoužíva, vypnite napájanie.
Štítok: Áno
