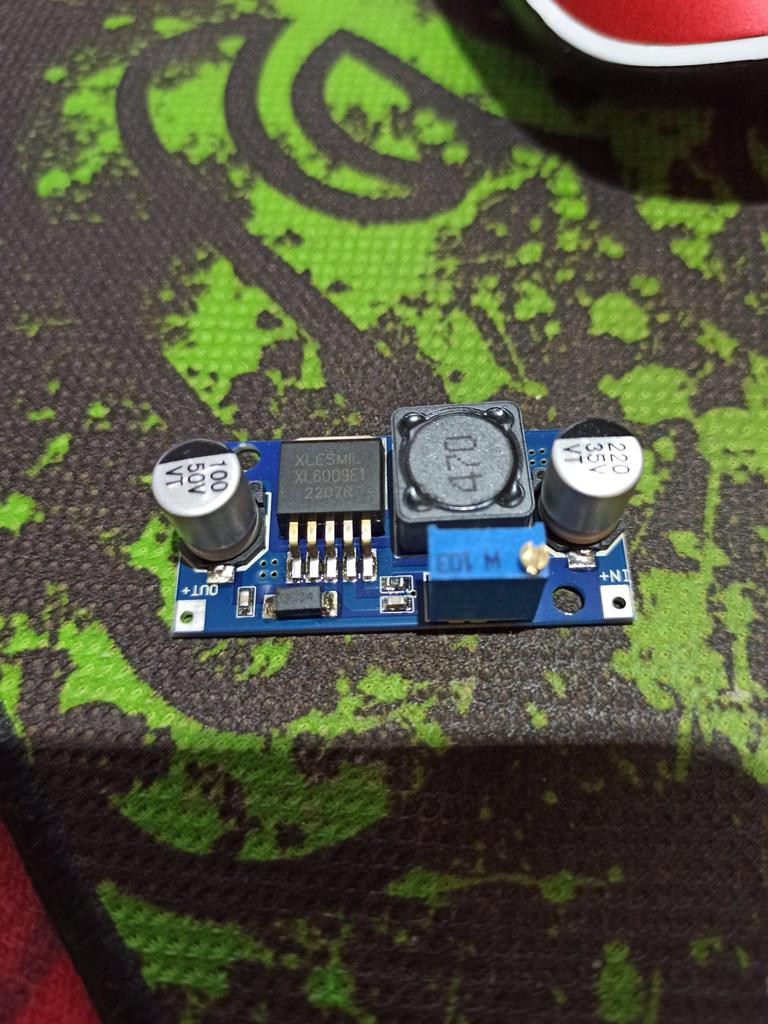

The XL6009 je vysoko výkonný step-up (BOOST) modul so spínacím prúdom 4A. Modul využíva druhú generáciu technológie vysokofrekvenčného prepínania XL6009E1 ako hlavný čip, výkon je oveľa vyšší ako prvá generácia technológie LM2577. Zvýšený modul XL6009 stojí nižší, má vynikajúci výkon, modul LM2577 bude čoskoro odstránený.
ultraširoké vstupné napätie 3V ~ 32V, najlepší rozsah pracovného napätia je 5 ~ 32V;
ultraširoké výstupné napätie 5V ~ 35V;
vstavaný 4A vysoko účinný MOSFET spínač, účinnosť až 94%; (LM2577 prúd iba 3A)
ultra vysoká spínacia frekvencia 400KHz, môžete použiť filtračný kondenzátor s malou kapacitou, ktorý môže dosiahnuť veľmi dobré výsledky, menšie zvlnenie, menšie. (frekvencia LM2577 iba 50 kHz)
Funkcia:
Povaha modulu: Neizolované zosilnenie (BOOST)
Spôsob nápravy: Nesynchrónna rektifikácia
Vstupný rozsah: 3V ~ 32V
Výstupný rozsah: 5V ~ 35V
Vstupný prúd: 4A (max), bez záťaže 18mA (5V vstup, 8V výstup, bez záťaže menej ako 18mA. Čím vyššie napätie, tým väčší prúd naprázdno.)
Účinnosť konverzie: <94% (čím väčší je rozdiel tlaku, tým nižšia je účinnosť)
Spínacia frekvencia: 400KHz
Výstupné zvlnenie: 50 mV (čím vyššie napätie, tým väčší prúd, tým väčšie zvlnenie)
Regulácia zaťaženia: ±0,5%
Regulácia napätia: ±0,5%
Prevádzková teplota: -40 ℃ ~ + 85 ℃
Rozmery: 43 mm * 21 mm * 14 mm (D * Š * V)
Balenie obsahuje:
1 x 4A XL6009E1 Nastaviteľný DC-DC zosilňujúci konvertorový modul napájacieho zdroja je vysoko výkonný step-up (BOOST) modul so spínacím prúdom 4A. Modul využíva druhú generáciu technológie vysokofrekvenčného prepínania XL6009E1 ako hlavný čip, výkon je oveľa vyšší ako prvá generácia technológie LM2577. Zvýšený modul XL6009 stojí nižší, má vynikajúci výkon, modul LM2577 bude čoskoro odstránený.
ultraširoké vstupné napätie 3V ~ 32V, najlepší rozsah pracovného napätia je 5 ~ 32V;
ultraširoké výstupné napätie 5V ~ 35V;
vstavaný 4A vysoko účinný MOSFET spínač, účinnosť až 94%; (LM2577 prúd iba 3A)
ultra vysoká spínacia frekvencia 400KHz, môžete použiť filtračný kondenzátor s malou kapacitou, ktorý môže dosiahnuť veľmi dobré výsledky, menšie zvlnenie, menšie. (frekvencia LM2577 iba 50 kHz)
Funkcia:
Povaha modulu: Neizolované zosilnenie (BOOST)
Spôsob nápravy: Nesynchrónna rektifikácia
Vstupný rozsah: 3V ~ 32V
Výstupný rozsah: 5V ~ 35V
Vstupný prúd: 4A (max), bez záťaže 18mA (5V vstup, 8V výstup, bez záťaže menej ako 18mA. Čím vyššie napätie, tým väčší prúd naprázdno.)
Účinnosť konverzie: <94% (čím väčší je rozdiel tlaku, tým nižšia je účinnosť)
Spínacia frekvencia: 400KHz
Výstupné zvlnenie: 50 mV (čím vyššie napätie, tým väčší prúd, tým väčšie zvlnenie)
Regulácia zaťaženia: ±0,5%
Regulácia napätia: ±0,5%
Prevádzková teplota: -40 ℃ ~ + 85 ℃
Rozmery: 43 mm * 21 mm * 14 mm (D * Š * V)
Balenie obsahuje:
1 x 4A XL6009E1 nastaviteľný modul napájania zosilneného konvertora DC-DC
