Vlastnosti:
Tento miniatúrny lineárny pohon sa používa pre priemyselné, poľnohospodárske stroje, stavebníctvo, čisté zametacie vozidlá, plavidlá, náklad a mnoho ďalších aplikácií.
Môže byť nahradený hydraulickými, pneumatickými produktmi ideálnymi na úsporu spotreby energie.
technické údaje:
Materiál: Hliníková zliatina
Nosnosť: 500N/100 libier
Rýchlosť: 20 mm/s
Vstupné napätie: 12V DC

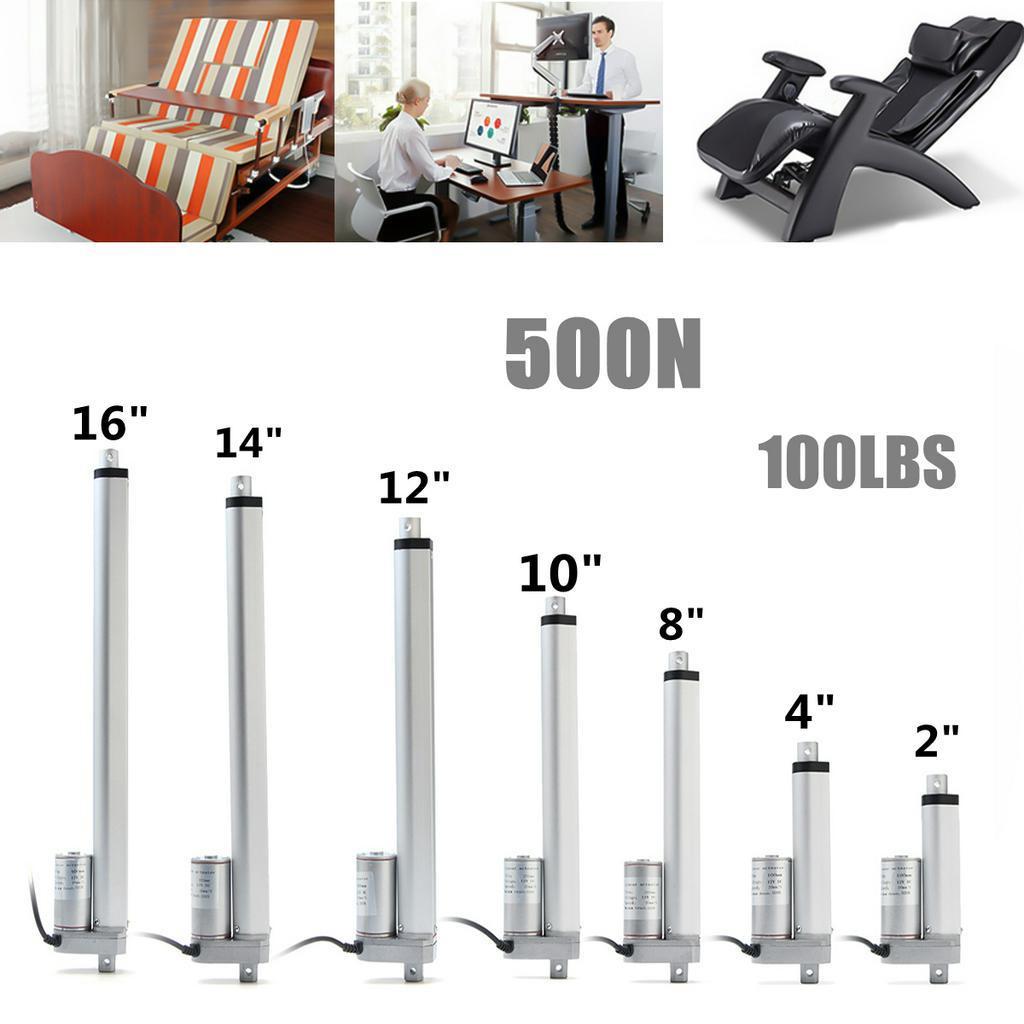

Dĺžka zdvihu:
50 mm/2 palce
100 mm/4 palce
200 mm/8 palcov
250 mm/10 palcov
300 mm/12 palcov
350 mm / 14 palcov
400 mm/16 palcov
Pracovný cyklus: 10%
Technické parametre:
Menovitý výkon: 20W, maximálne 30W.

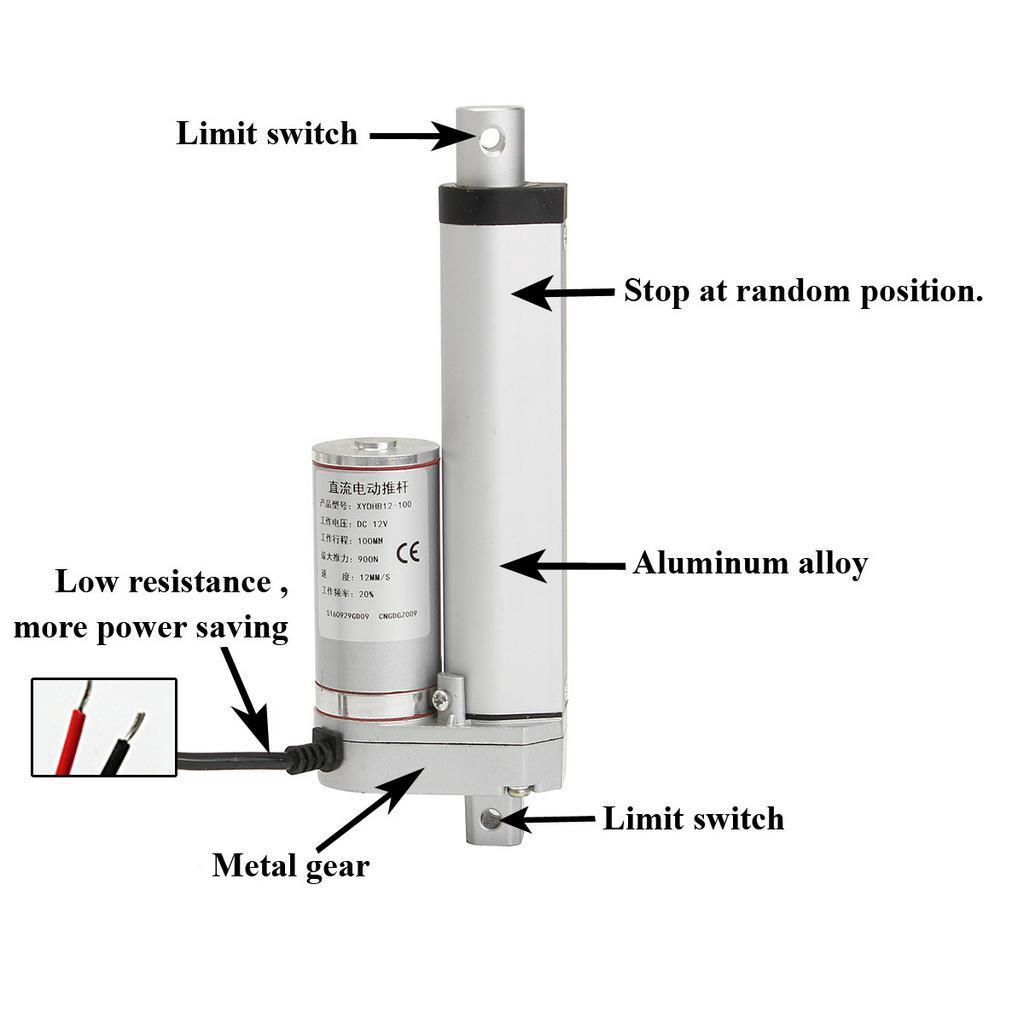

Tlačná tyč Každá strana obsahuje koncový spínač jazdy. Keď teleskopická tyč vybehne nahor alebo nahor, automaticky sa odpojí elektrina.
Motor nebude bežať na voľnobeh. Vypnite napájanie, dá sa zastaviť v akejkoľvek polohe, so samosvornou funkciou.
Tlačná tyč je poháňaná jednosmerným motorom so skrutkovým pohonom. Teleskopickú tyč je možné zasunúť iba bez otáčania.
Motor je pozitívny a negatívny. Napríklad, ak je kladná elektróda natiahnutá a záporná elektróda je zmrštená, teleskopický smer tyče sa môže zmeniť jeho zmenou.
Teplota okolia -20°C až +75°C.
Štandardná trieda ochrany: IP54.
Nízka hlučnosť, hladina hluku nižšia ako 42 dB.
Nerozoberajte stroj.
Vlastnosti produktu: poháňať iné predmety, aby tlačili, ťahali, dvíhali, spúšťali.
Aplikácie produktov: TV zdvíhacie stolíky, masážne lôžka, elektrické postele, zdravotné kreslá, elektrické zariadenia, mikroprístroje, elektrické sedacie súpravy, rámy na fotoaparáty, fotoaparáty a iné.

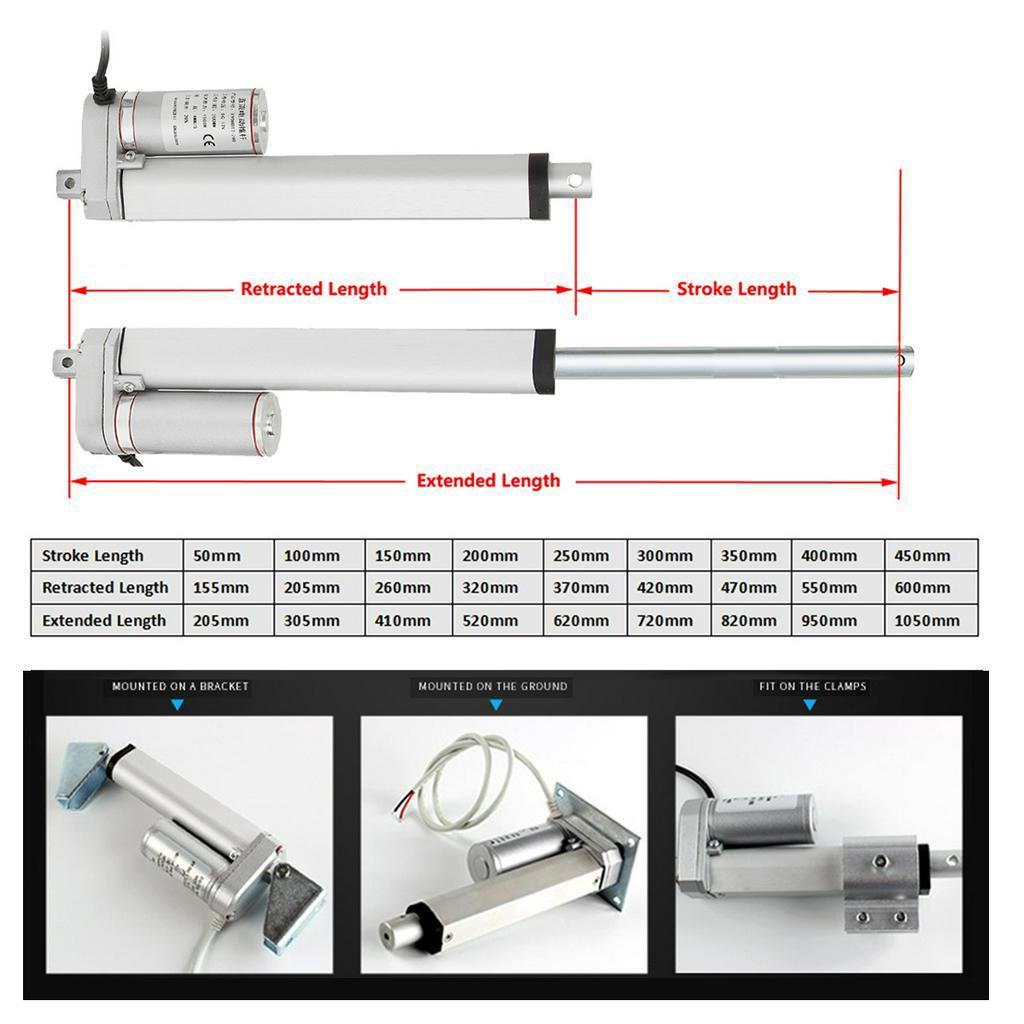

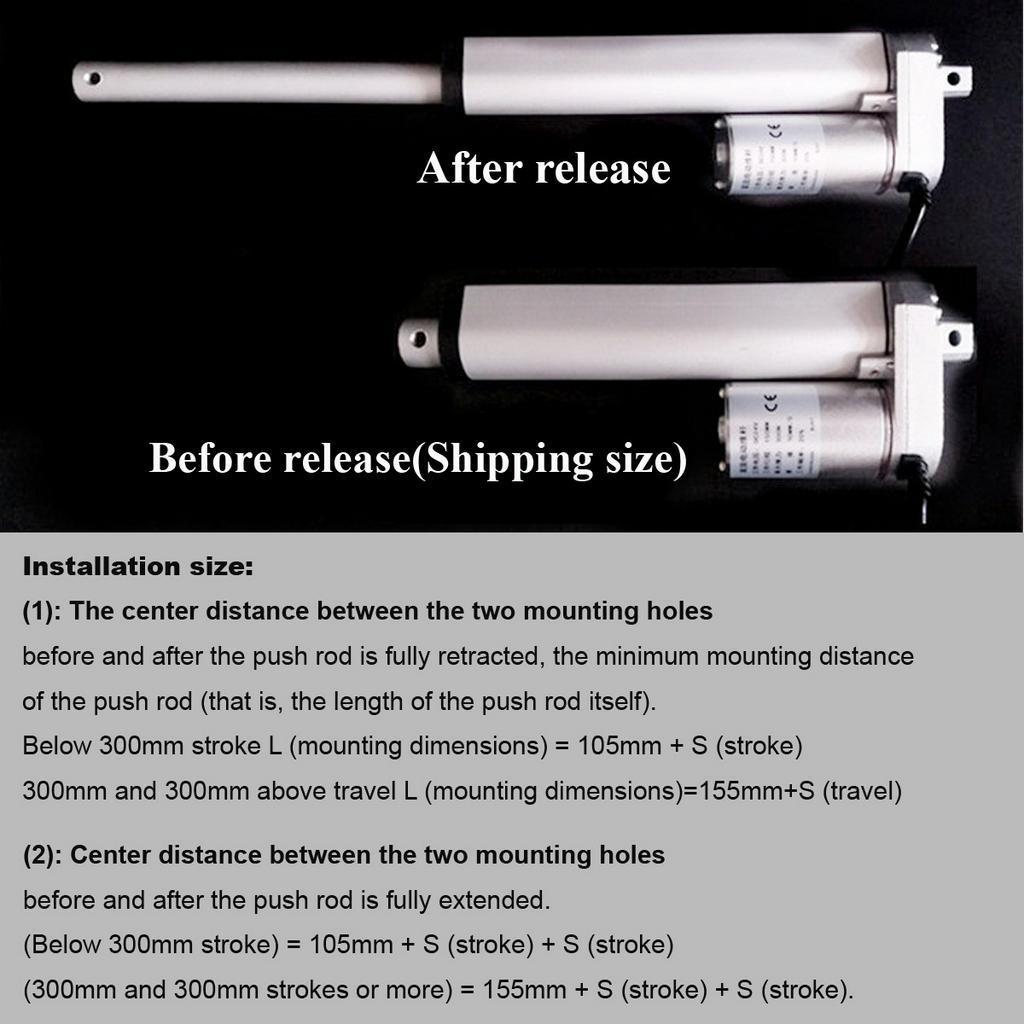

Veľkosť inštalácie:
(1): Vzdialenosť medzi stredmi dvoch montážnych otvorov pred a po úplnom zasunutí piestnice, minimálna montážna vzdialenosť piestnice
(teda dĺžka samotnej tlačnej tyče).
Zdvih pod 300 mm L (montážne rozmery) = 105 mm + S (mŕtvica)
300 mm a 300 mm nad zdvihom L (montážne rozmery)= 155 mm + S (mŕtvica)
(2): Stredová vzdialenosť medzi dvomi montážnymi otvormi pred a po úplnom vysunutí tlačnej tyče.
(Zdvih pod 300 mm) = 105 mm + S (mŕtvica) + S (mŕtvica)
(300 mm a 300 mm zdvihy alebo viac) = 155 mm + S (mŕtvica) + S (mŕtvica).
Všimnite si:
Pred použitím najskôr zistite, či je napätie motora správne. Ak ide o jednosmerný motor, potom tiež zvážte, že napájací prúd je dostatočný.
Neskladujte ani neprevádzkujte vo vysokoteplotnom alebo vlhkom prostredí a neumiestňujte ho do korozívneho plynu, ktorý zníži účinnosť motora.
Keď je potrebné spájkovanie na kladnom a zápornom napájacom motore
koncovky, teplota spájkovačky je 340°C±40°C. Do 3 sekúnd od zahrievania.
Nedeformujte plast.
Pri inštalácii motora dávajte pozor na to, či skrutky nie sú príliš dlhé
Spoločnosť nesmie príliš stláčať dlhé skrutky na časti vo vnútri motora.
Vezmite prosím na vedomie: Držiak a ovládače je potrebné zakúpiť samostatne, vyhľadajte naše produkty v našom obchode a zakúpte si vhodnú súpravu.
Balenie obsahuje:
1× motor lineárneho pohonu
