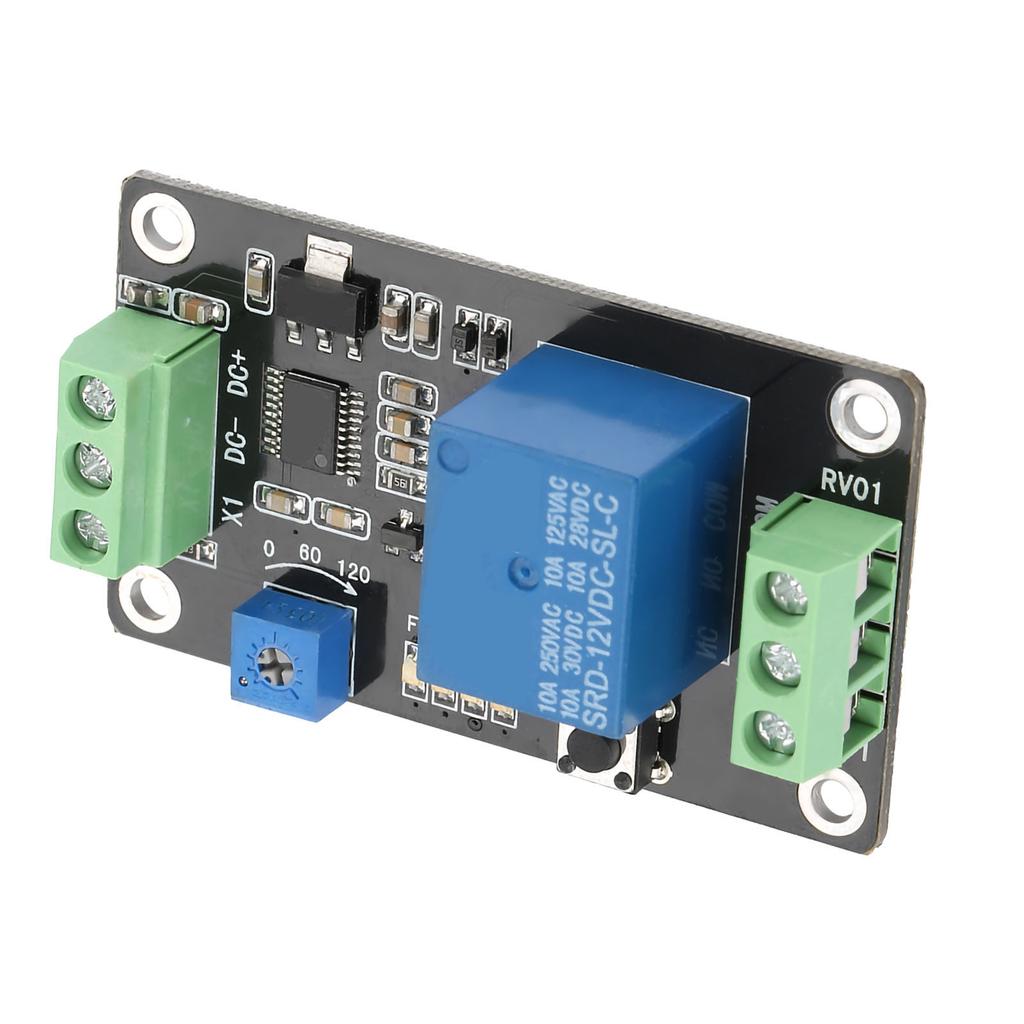

Modul časového relé TRM01 používa vysokokvalitné komponenty, má stabilný výkon a jednoduché ovládanie.. Mohlo by byť široko používané v rôznych riadiacich situáciách, ktoré vyžadujú oneskorené samozatváranie.. Modul je prednastavený so 4 funkciami, aby vyhovoval rôznym aplikačným potrebám, a môže byť prispôsobený a rozšírený o ďalšie špecifické funkcie podľa potrieb používateľa..
Vlastnosti:
1. S funkciou oneskoreného zapnutia, oneskoreného vypnutia, samouzatvárania a oneskorenia spustenia.
2. S napájacím zdrojom s funkciou proti spätnému zapojeniu na zabránenie poškodenia modulu.
3. Pre používateľov sú k dispozícii tri prevádzkové napätia: 5V, 12V a 24V..
4. Čas oneskorenia je možné ľubovoľne nastaviť medzi 0,1 sekundy a 120 sekúnd..
5. Parametre je možné uložiť a nastavenia sa po vypnutí napájania nestratia..
Špecifikácia:
Pracovné napätie: DC 5V, 12V, 24V (Voliteľné)
Pracovný prúd:
<80 mA pri 5 V (<1 mA, keď relé nepracuje)
<35 mA pri 12 V <1 mA, keď relé nepracuje)
<18mA pri 24V (<1 mA, keď relé nepracuje)
Nosnosť:
normálne otvorený port: DC 0 30V 10A, AC 0 250V 10A
normálne zatvorený port: DC 0 28V 10A, AC 0 125V 10A
Pracovná teplota: 20 60 celzia (rozsah limitu 30 70 stupňov Celzia )
Veľkosť: 60*35*20mm 2.36*1.38*0.79in
Hmotnosť balíka: Približne. 23 g
Funkcia modulu:
Používateľ môže stlačením tlačidla vybrať jednu z nasledujúcich štyroch funkcií.. Čas oneskorenia je možné zvoliť nastavením potenciometra.. Čas oneskorenia T1 je možné nastaviť medzi 0,1 sekundy a 120 sekúnd..
Funkcia F1:
Oneskorené priťahovanie pri zapnutí: Po oneskorení T1 od zapnutia sa relé aktivuje a kedykoľvek pošle vysokú úroveň pulzného signálu na rozhranie X1.. Táto funkcia resetuje a reštartuje.
Funkcia F2:
Oneskorenie zapnutia je odpojené: Relé je zopnuté, keď je zapnuté napájanie.. Po uzavretí času T1 sa relé odpojí a na rozhranie X1 sa kedykoľvek privedie vysokoúrovňový pulzný signál.. Táto funkcia sa resetuje a reštartuje.
Funkcia F3:
Režim samouzatváracieho relé: na rozhranie relé X1 je poslaný vysokoúrovňový pulzný signál, relé sa zopne a vysokoúrovňový pulzný signál relé sa vypne.
Funkcia F4:
Režim spúšťania úrovňou: Keď sa zapne napájanie, relé sa odpojí a na rozhranie X1 sa pošle vysoká úroveň signálu.. Relé okamžite zopne. Po výpadku signálu na porte X1 relé stále zopína.. Keď príde čas zapnutia T1, relé sa vypne..
Rozhranie modulu:
Modul napätie signálový vstup má 3 svorkovnice.
1. DC+: Napájanie jednosmerným prúdom kladné
2. DC : Záporný pól jednosmerného zdroja
3. X1: rozhranie detekcie vstupného signálu
Výstup zaťaženia relé má 3 svorky.
1. COM: relé spoločné rozhranie
2. NIE: rozhranie relé normálne otvorené
3. NC: relé normálne zatvorené rozhranie
Balíček
l
ist:
1 * Relé s časovým oneskorením
.
