Funkcia:
1. Motor používa výstupný hriadeľ z nehrdzavejúcej ocele s priemerom 8 mm, konštrukciu s vysokou presnosťou a beží hladko a ticho.
2. Skelet prevodového motora je vyrobený z celokovu, ktorý je odolný voči opotrebovaniu a nehrdzavie, a má dobrú tepelnú vodivosť.
3. Vďaka mosadznému turbínovému závitovkovému prevodu a dvojitým guľôčkovým ložiskám je hluk generovaný bežiacim motorom malý.
4. Po brúsení ozubeného kolesa, tepelnom spracovaní a naplnení dovezeným mazacím olejom má nízky koeficient trenia a vysokú nosnosť.
5. Jednosmerný prevodový motor je vybavený regulátorom a má silnú torziu, vhodný pre závesové stroje, billboardy, otvárače okien atď.
Špecifikácia:
Typ položky: Prevodový motor
Model: 5840 31ZY
Pracovné napätie: 12V
Dĺžka hriadeľa: Približne. 15 mm 0,6 palca, dĺžka D hriadeľa cca. 13mm 0.5in
Priemer hriadeľa: Približne. 8mm 0,3in, D-hriadeľ
Napätie V
12
12
12
12
12
12
12
12
Menovité otáčky RPM
400
200
130
50
30
20
12
10
Menovité torzné kg.cm
3.4
6.2
10
20
40
60
70
70
Menovitý prúd A
menej ako 1,6
menej ako 1,6
menej ako 1,6
menej ako 1,6
menej ako 1,6
menej ako 1,6
menej ako 1,6
menej ako 1,6
Maximálne krútenie kg.cm
8.5
16
25
50
70
70
70
70
Rozbehový prúd A
6.5
6.5
6.5
6.5
6.5
6.5
6.5
6.5
Parametre regulátora jednosmerného motora CCM2:
Regulátor jednosmerného motora CW a CCW riadenie
Tento regulátor používa technológiu riadenia rýchlosti PWM, ktorá sa vyznačuje vysokou účinnosťou premeny, širokým rozsahom rýchlosti a stabilným výkonom.. Všetky používajú originálne importované polovodičové čipy a obvody sú stabilné a spoľahlivé po sérii testov, ako sú napätie, prúd a funkcie, pred opustením továrne.
Model: CCM2
Pracovné napätie: DC 10V 30V
Ovládanie napájania: 12V x 3A=36W, 24V x 3A=72W, viac ako 24V, maximálne 120W
Rated Current: 3A
Maximálny prúd: 5A
Rozsah nastavenia šírky impulzu PWM: 5 percent 95 percent
Potenciometer: Hodnota odporu B10K, dĺžka kábla je cca. 20 cm 7,9 palca, otvor cca. 8mm 0.3in
Výstupné napätie: O približne 0 100 percent vstupného napätia
Veľkosť regulátora rýchlosti: Približne. 74 x 47 x 28 mm 2,9 x 1,9 x 1,1 palca
Potenciometer sa používa na reguláciu rýchlosti
Prepínače CW a CCW sa používajú na ovládanie chodu vpred, vzad a zastavenia.

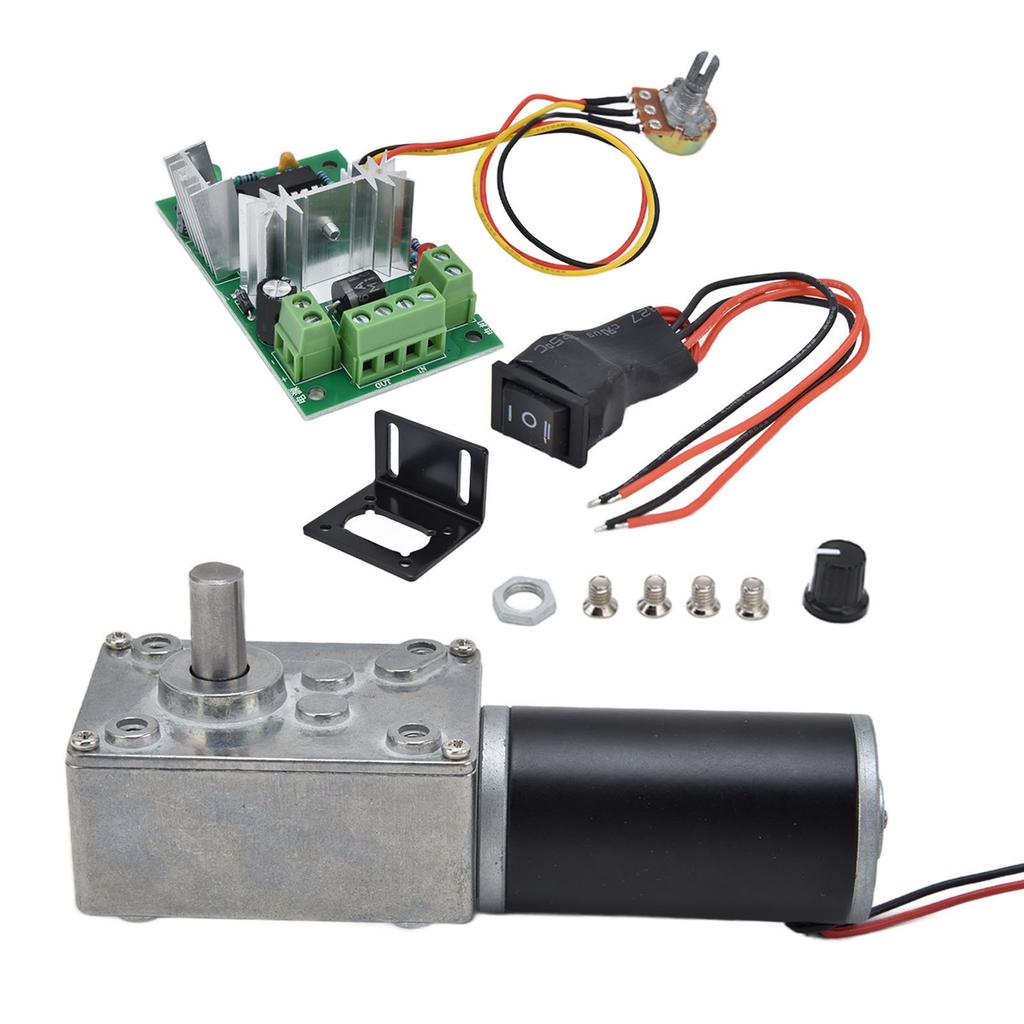

Zoznam balíkov:

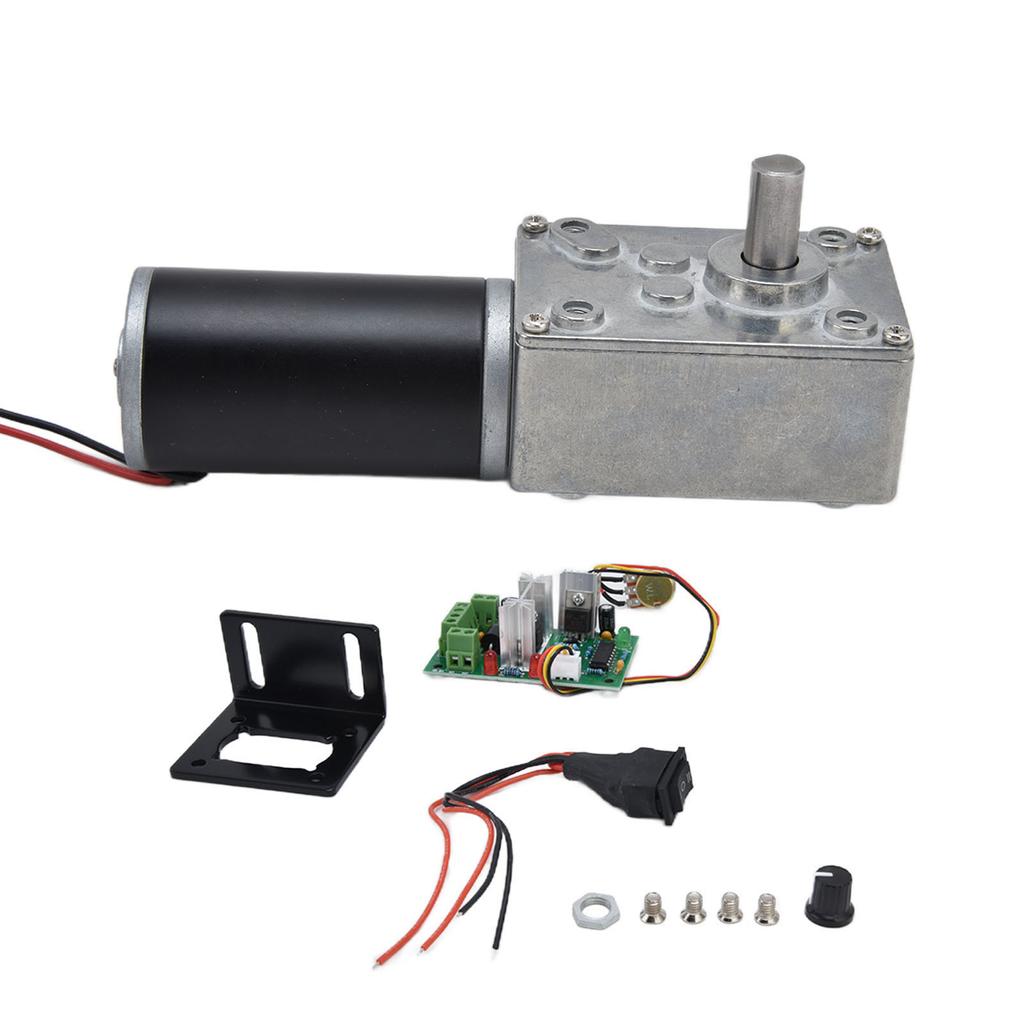

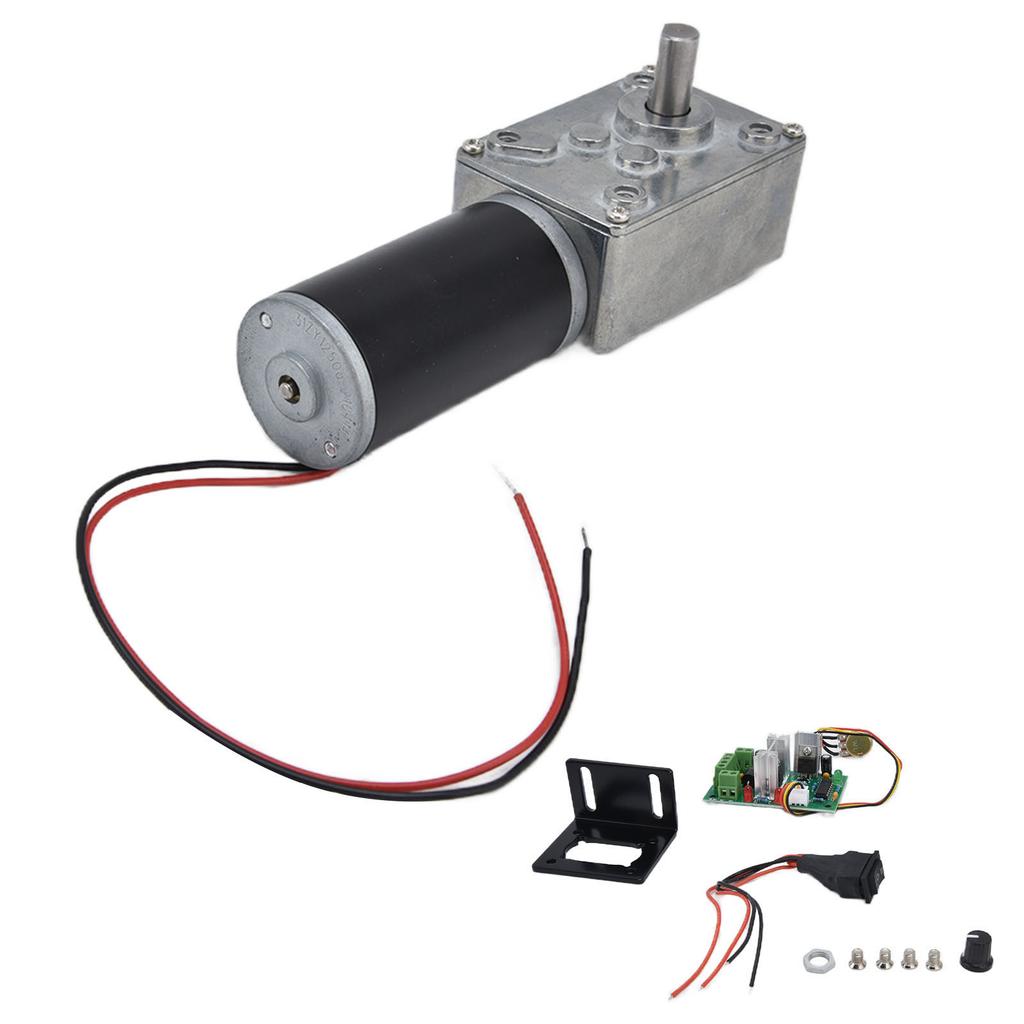

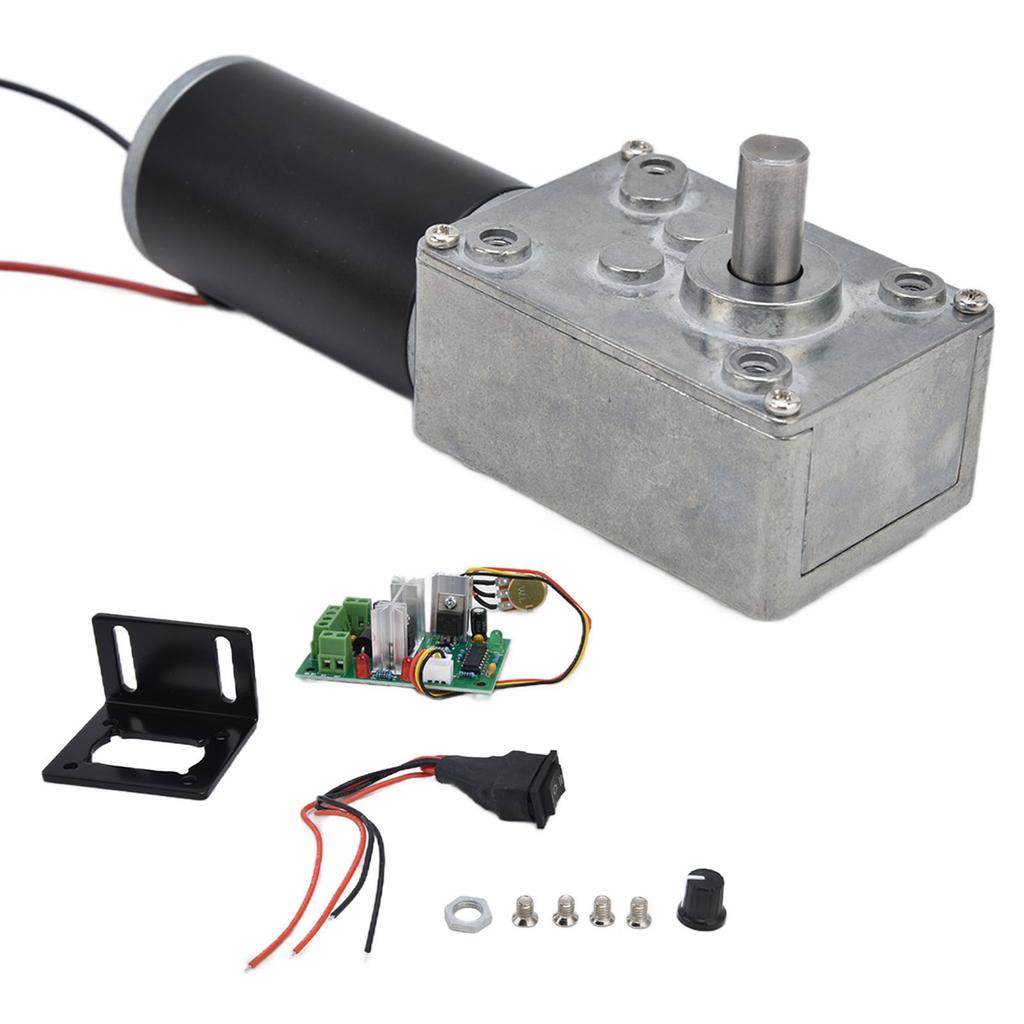

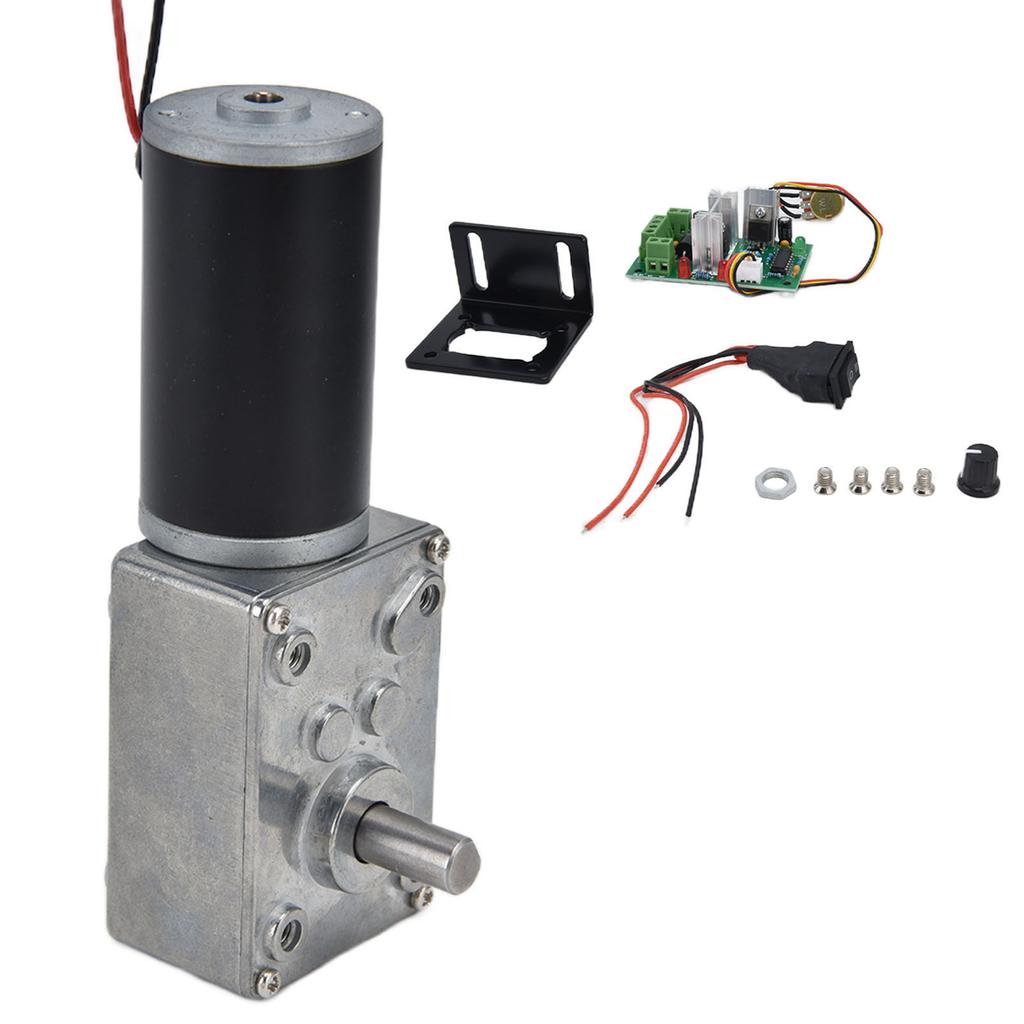

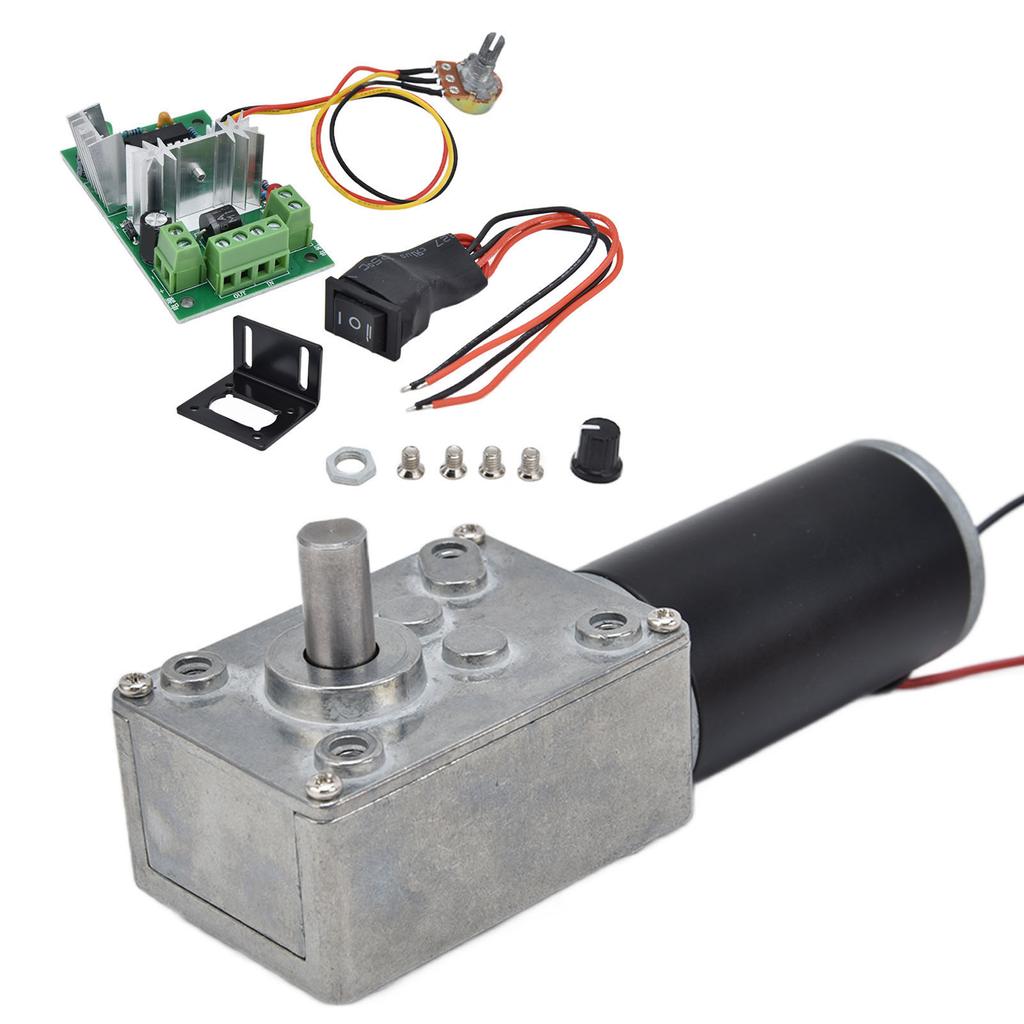

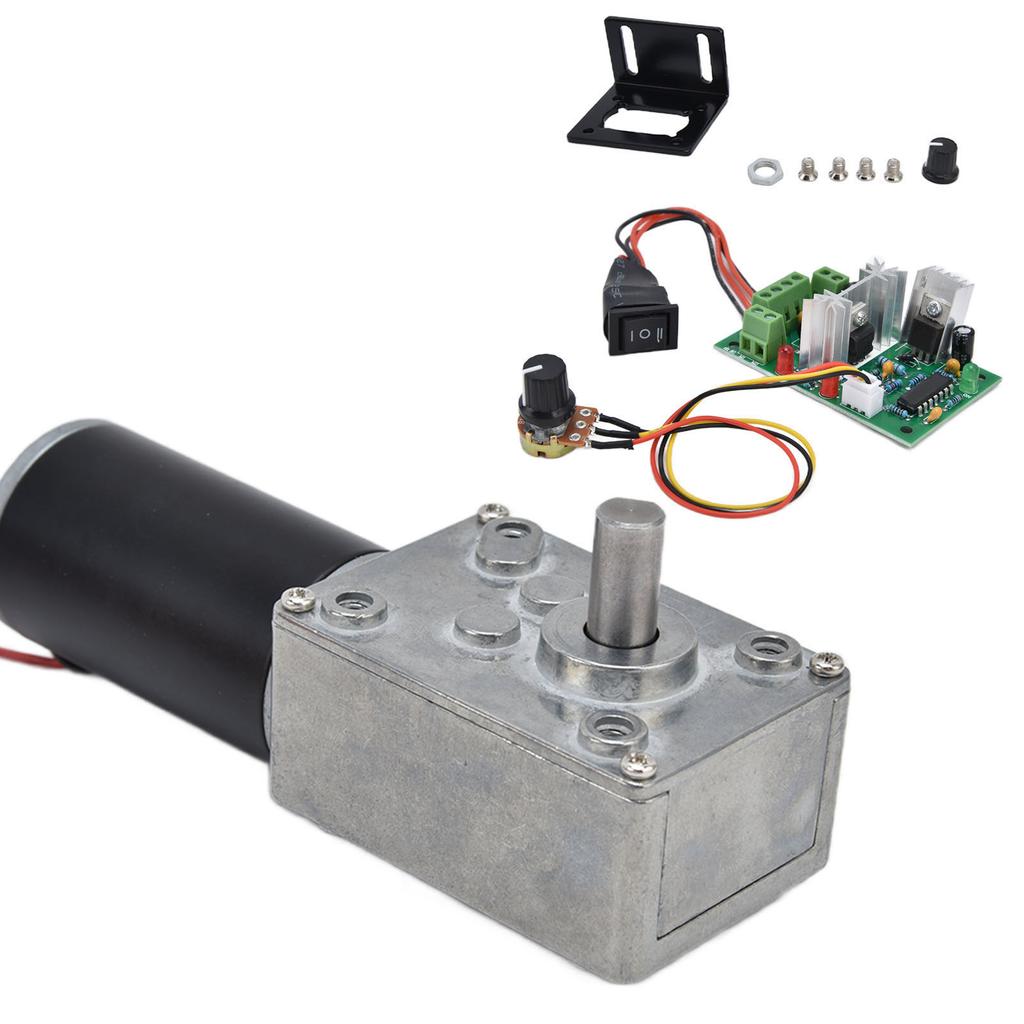

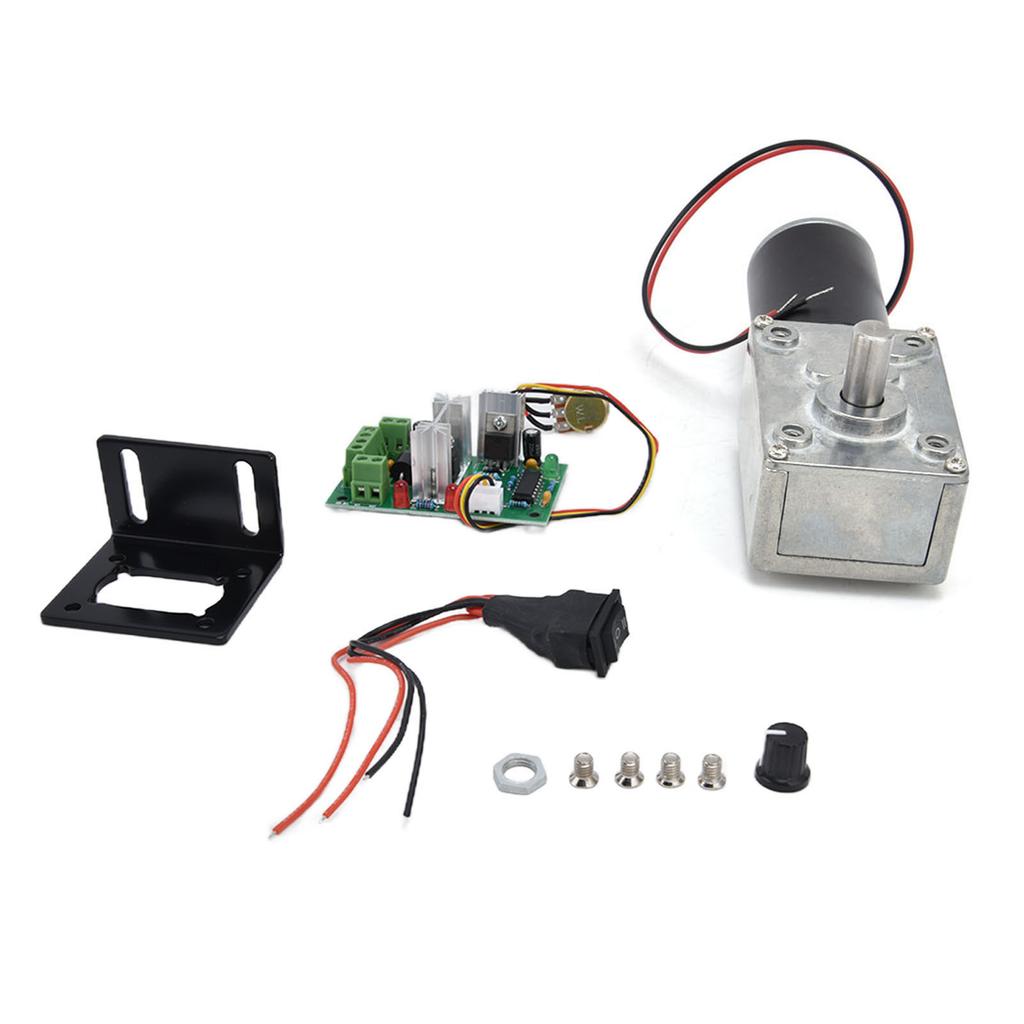

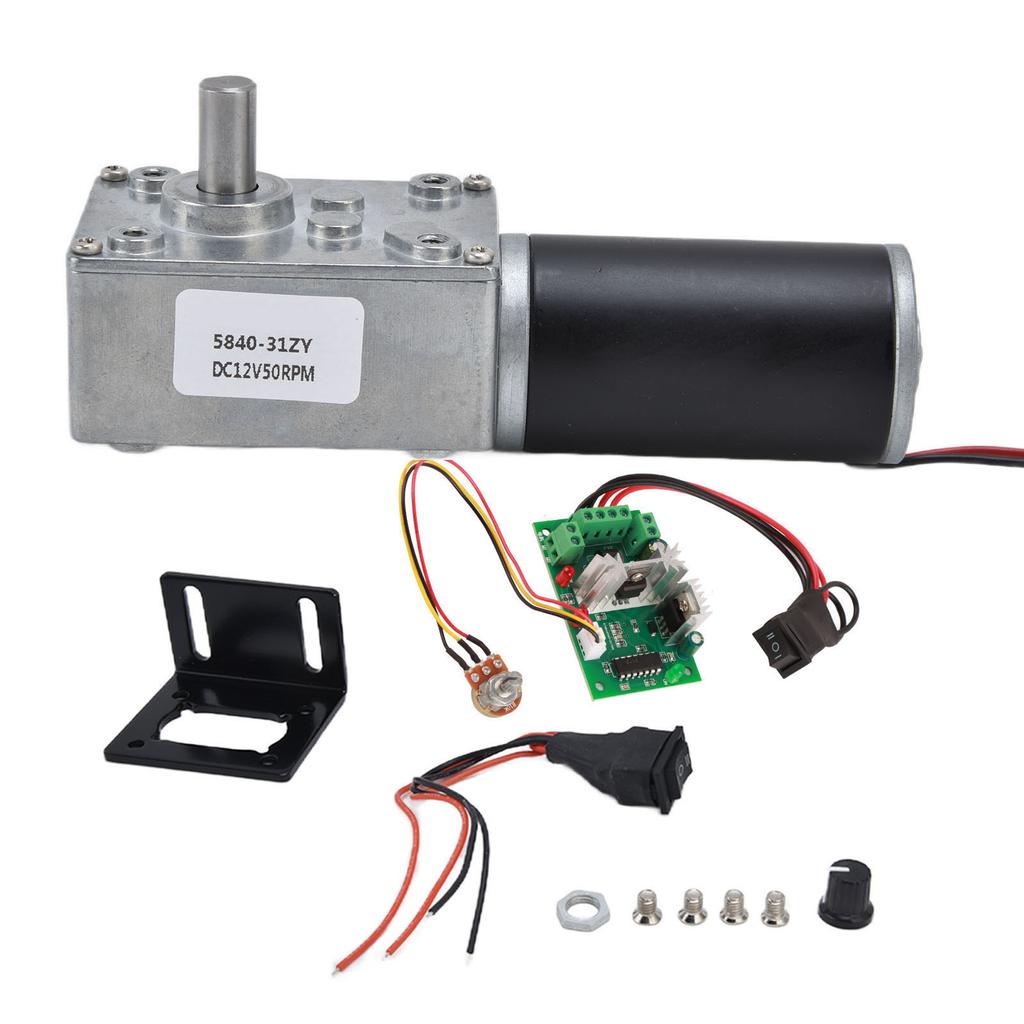

1 x Motor1 x Regulátor1 x Prepínač CW a CCW1 x Kryt gombíka1 x Podložka1 x Konzola4 x Montážna skrutka
Poznámka:
Motor:1. Pri používaní motora by nemali existovať žiadne obmedzenia.. Napríklad lepidlo by nemalo pretekať do ložiska cez rotujúci hriadeľ, čo ovplyvní chod motora.2. Aby sa predĺžila životnosť, nepreťažujte ani nevešajte predmety, ktoré bránia otáčaniu na konci hriadeľa.3. Vyrobené do excentrického ťažkého radiačného zaťaženia, ktoré je škodlivé pre životnosť motora.4. Neskladujte pri vysokej teplote alebo extrémnej vlhkosti a neumiestňujte do korozívneho plynu, čo zníži účinok motora.5. Pri spájkovaní na kladnom a zápornom svorkovom bode motora napájacieho zdroja je teplota spájkovačky 340 °C + 40 °C a doba nahrievania je kratšia ako 3 s.. Nedeformujte plast. Nechajte spájkovacie body zatiecť do motora alebo počas práce odlomte koniec drôtu, aby motor fungoval.. odmietnuť.6. Maximálna nosnosť prevodovky je 70 kg, blokovanie je zakázané a motor sa môže spáliť, ak je dlhodobo zablokovaný.7. Dodajte špecifikovaný výkon a uistite sa, že je v rozsahu merateľných požiadaviek.8. Inštalácia kladiek alebo ozubených kolies by sa nemala pri vlisovaní abnormálne sťažovať.9. Pri inštalácii motora, ak je skrutka príliš dlhá, spôsobí kontakt medzi motorom a rotorom, čím ovplyvní charakteristiky. Regulátor:1. Vstup regulátora otáčok jednosmerného motora je jednosmerný a nemôže byť priamo pripojený k striedavému prúdu (ako napríklad domáce motory na striedavý prúd 220 V).2. Kladný a záporný pól jednosmerného zdroja napájania nemôžu byť obrátené.3. Motor môže byť kladný alebo záporný. Ak smer behu nie je vhodný, smer je možné zmeniť úpravou poradia vodičov.4. Gombík potenciometra môže zmeniť pracovný cyklus výstupu regulátora, čím sa zmení rýchlosť motora.
